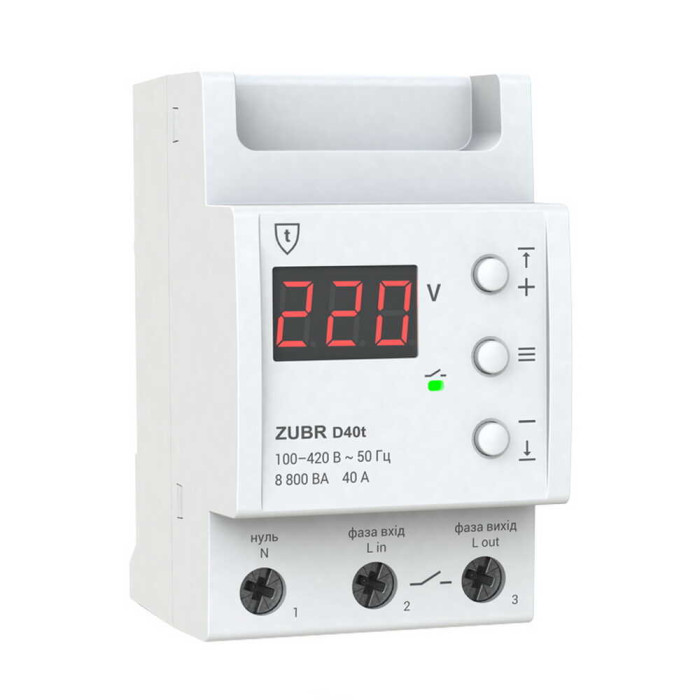

Реле напруги ZUBR D40t

Однофазні реле напруги ZUBR D (t) призначені для захисту обладнання від надмірних коливань напруги. При настанні аварійної ситуації пристрій вимикає подачу навантаження. Реле контролю напруги застосовується в однофазних мережах змінного струму (230 В). Додатково має термозахист. ZUBR Dt з високою точністю вимірює напругу і вимикає навантаження до того, як стрибок напруги негативно вплине на підключені електроприлади. Принцип дії TrueRMS — алгоритм знижує вплив мережевих перешкод на точність вимірювання напруги, коли форма напруги відрізняється від синусоїди. Відсікач напруги ZUBR D (t) оснащений захистом від перегріву. Вона активується, якщо температура всередині корпусу досягне 80 °С. Для подовження терміну служби контактів реле та зменшення їх іскріння, комутація навантаження здійснюється максимально близько до переходу синусоїди напруги через нуль.

Реле напруги ZUBR D40t​ основні характеристики:

• тип реле: поляризоване
• є термозахист, TrueRMS, проф. затримка відключення
• номінальний струм навантаження: 40 А
• межі напруги: верхня: 220-280 В; нижня: 120-210 В
• напруга живлення: не менше 100 В, не більше 420 В
• номінальна потужність навантаження: 8800 ВА
• струм споживання при 230 В: не більше 76 mA
• час відключення під час перевищення: 0,01-0,03 с
• час відключення навантаження при зниженні напруги: не більше 1,2 с
• кількість комутацій під навантаженням, не менше: 10 000 циклів
• кількість комутацій без навантаження, не менше: 500 000 циклів
• спосіб монтажу: на дін-рейку
• ступінь захисту: IP20
• габаритні розміри ГхШхВ: 70х85х53 мм
• січення кабелю: до 16 мм²
